Neben einer schönen Prismo Navigator unter Calypso aus dem Hause ZEISS in Oberkochen, steht Ihnen in Selsingen auch ein Zeiss Horizontal-Arm-KMG mit der Software Caligo zur Verfügung. Ein Präzisions-Drehtisch auf der Prismo, einen über 3.2m langen Tisch an der „pro T“ und eine breite Zusammenstellung an Mess-System runden diese beiden hochgenauen Geräte sicherlich auch für Ihren Einsatz ab!

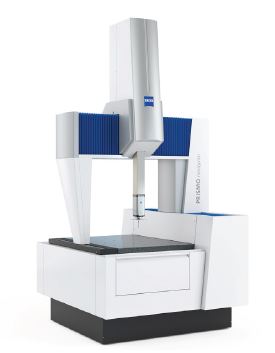

Die technischen Daten unserer 3D KMG Zeiss Prismo Navigator:
■ Messbereich X900, Y1500, Z650
■ VAST gold scannender Messkopf
■ 2. Sensor: VAST XXT TL3 mit RDS CAA Dreh-Schwenkgelenk, Schrittweite 2,5°
■ 3. Sensor: Optischer Linescan / RDS Teller, komplett
■ mit hochpräzisem, luftgelagertem Drehtisch (400 mm / 600 kg)
■ Temperaturerfassung für das Werkstück
■ Hochwirksame viskose Schwingungsdämpfung
■ Kennwerte nach ISO10360 : E0 = (1,2 + L / 350) μm, PFTU = 1,2 μm, THP = 1,7 μm in 40 s
■ Software Calypso 2015 inkl. GearPro involute Modul
Die technischen Daten unseres Zeiss PRO T advance horizontalarm KMG:
■ Messbereich X3200, Y1600, Z2100
■ Dreh-Schwenk Messkopfsystem RDS-C2 CAA, Schrittweite 2,5°
■ Kugelumlaufschuhe / Linearführungen in der Y- und Z-Achse
■ 3200 mm Messplatte, Ebenheit nach DIN 876/II feinschlicht gefräst
■ Verfahrgeschwindigkeit axial bis zu 150 mm / s (2600 mm / s im Raum)
■ Beschleunigung axial bis 800 mm / s² (1000 mm / s² im Raum)
■ Längenmessunsicherheit MPE nach ISO 10360-2:
■ gemessen mit 3-D Taster und Stufenendmass auf 6000mm
■ MPE-E = (27 + L / 80) μm < = 70 μm, MPE-EM = (40 + L / 60) μm < = 95 μm
■ Software Caligo Basis inkl. QS-Stat-Output-Modul
